سنسور دور موتور؛ دلایل و علائم خرابی و راهکارها

اگر ECU را مغز خودرو بدانیم، سنسور دور موتور (CKP) چشمِ تیزبین اوست. هر لحظه به ECU می‌گوید موتور با چه سرعتی می‌چرخد و پیستون‌ها دقیقا کجا ایستاده‌اند. کامپیوتر ماشین هم با همین اطلاعات تصمیم می‌گیرد کِی شمع‌ها جرقه بزنند و چه مقدار سوخت وارد سیلندر شود. نتیجه؟ روشن شدن نرم، شتاب‌گیری یکنواخت، مصرف سوخت معقول و آلایندگی کمتر.

حالا در دنیای واقعی: صبح‌های سردی را به یاد بیاورید که چند بار استارت می‌زنید و موتور روشن نمی‌شود. یا وسط ترافیک، دور آرام ناپایدار می‌شود و ناگهان خاموش می‌کنید. در بسیاری از این سناریوها، رد پای سنسور دور موتور دیده می‌شود. هدف ما توضیح شفاف و کاربردی درباره همین قطعه کوچک است؛ طوری که اگر روزی چراغ چک روشن شد یا موتور بد رفتار کرد، بدانید از کجا شروع کنید.

سنسور دور موتور چیست؟

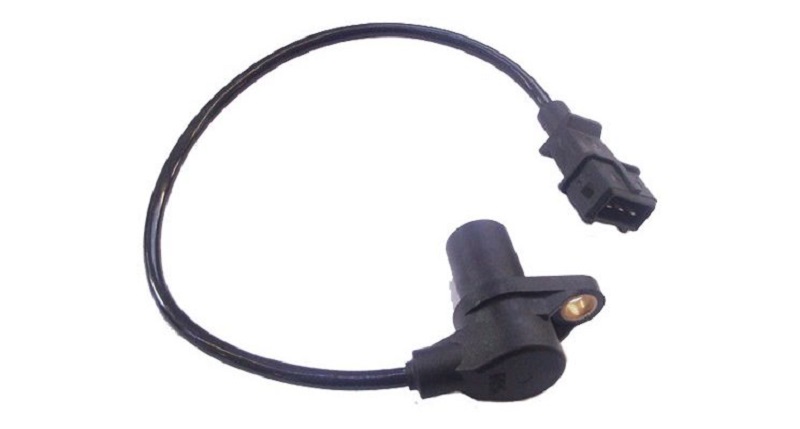

سنسور دور موتور (CKP) که به آن سنسور موقعیت میل لنگ هم می‌گویند، سرعت چرخش میل‌لنگ (RPM) و موقعیت زاویه‌ای آن را لحظه‌به‌لحظه گزارش می‌کند. این دو داده برای ECU مثل ساعت و قطب‌نما هستند؛ بدون این اطلاعات زمان‌بندی جرقه و تزریق سوخت معنی ندارد.

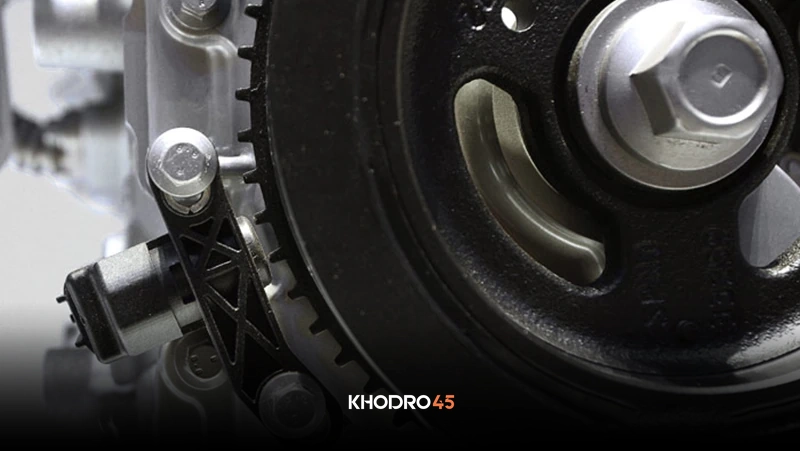

محل قرارگیری این قطعه معمولا کنار فلایویل یا انتهای میل‌لنگ است؛ آن‌قدر نزدیک که عبور دندانه‌های فلایویل را حس کند و با هر عبور یک پالس بسازد. خیلی از موتورهای مدرن عمدا یک دندانه را حذف می‌کنند تا یک علامت مرجع ایجاد شود؛ ECU با دیدنِ همان جای خالی می‌فهمد الان نزدیک نقطه مرگ بالا (TDC) هستیم.

فرض کنید در تاریکی با چراغ‌قوه دنبال نقطه نشان‌دار روی چرخ دوچرخه می‌گردید؛ هر بار که آن علامت را می‌بینید، می‌دانید چرخ دقیقا کجاست. سنسور دور موتور همین کار را با دقتی بسیار بالاتر برای میل‌لنگ انجام می‌دهد.

انواع سنسور دور موتور

سه نوع سنسور دور موتور وجود دارد که هر کدام در پیشرانه‌های خاصی به کار می‌روند.

برای اکثریت خودروهای امروزی، هال بهترین توازن بین دقت، پایداری و هزینه را ارائه می‌دهد؛ القایی همچنان قابل‌اعتماد است و نوری مخصوصِ کارهای خاص.

القایی (Inductive)

• نحوه عملکرد: سیم‌پیچ و آهن‌ربا کنار دندانه‌ها؛ عبور هر دندانه یک موج ولتاژ آنالوگ می‌سازد.
• مزایا: ساده، مقاوم، نسبتا ارزان، بی‌نیاز از تغذیه جداگانه.
• معایب: در دورهای خیلی کم، سیگنال ضعیف می‌شود؛ به فاصله نوک سنسور تا فلایویل حساس است؛ ECU باید موج آنالوگ را کنترل کند.
• کاربرد: در موتورهای ساده‌تر یا قدیمی‌تر، هنوز انتخاب محبوبی است.

اثر هال (Hall)

• نحوه عملکرد: تراشه هال تغذیه ۵/۱۲ ولت می‌گیرد و خروجی دیجیتال (روشن/خاموش) می‌دهد.
• مزایا: پالس‌های تمیز، دقت بالا حتی در دورهای پایین، مقاومت خوب در برابر نویز.
• معایب: به تغذیه پایدار وابسته است؛ گرمای شدید را باید جدی گرفت.
• کاربرد: خودروهای جدید، چون با ECUهای مدرن خیلی راحت هماهنگ می‌شود.

نوری (Optical)

• نحوه عملکرد: نور از میان سوراخ‌های دیسکی که به میل‌لنگ وصل است عبور می‌کند/قطع می‌شود و پالس دیجیتال می‌سازد.
• مزایا: دقت زاویه‌ای عالی.
• معایب: حساس به تمیزی؛ گردوغبار یا روغن روی لنز در عملکرد آن اختلال ایجاد می‌کند.
• کاربرد: بیشتر در پیشرانه‌های خاص یا مسابقه‌ای.

چرا سنسور دور موتور مهم است؟

سنسور دور موتور یا موقعیت میل لنگ یکی از حسگرهای مهم در خودرو است که تاثیر زیادی روی عملکرد موتور خودرو دارد.

• زمان‌بندی جرقه: جرقه زود یا دیر یعنی توان کمتر، ناک و مصرف بالاتر. سنسور دور موتور یا سنسور موقعیت میل لنگ مرجع اصلی این تصمیم است.
• تزریق سوخت: هماهنگی تزریق با موقعیت پیستون‌ها، احتراق تمیز و توان مناسب را تضمین می‌کند.
• استارت و روشن‌شدن نرم: کامپیوتر ماشین تا سیگنال معتبر نگیرد، معمولا اجازه جرقه و تزریق سوخت را نمی‌دهد؛ برای همین خرابی سنسور دور موتور موجب استارت سخت ماشین می‌شود.
• مصرف و آلایندگی: وقتی زمان‌بندی درست باشد، نسبت هوا-سوخت متعادل می‌ماند و مصرف و آلایندگی پایین می‌آید.
• حفاظت از موتور: رفتار غیرعادی دور موتور می‌تواند ECU را به حالت ایمن ببرد تا از آسیب جدی جلوگیری کند.
• هماهنگی با سنسور موقعیت میل سوپاپ (CMP): سنسور موقعیت میل لنگ (CKP) می‌گوید میل‌لنگ کجاست؛ سنسور موقعیت میل سوپاپ (CMP) می‌گوید سوپاپ‌ها در چه وضعیتی‌اند. کنار هم یعنی فازبندی دقیق تنفس و احتراق.

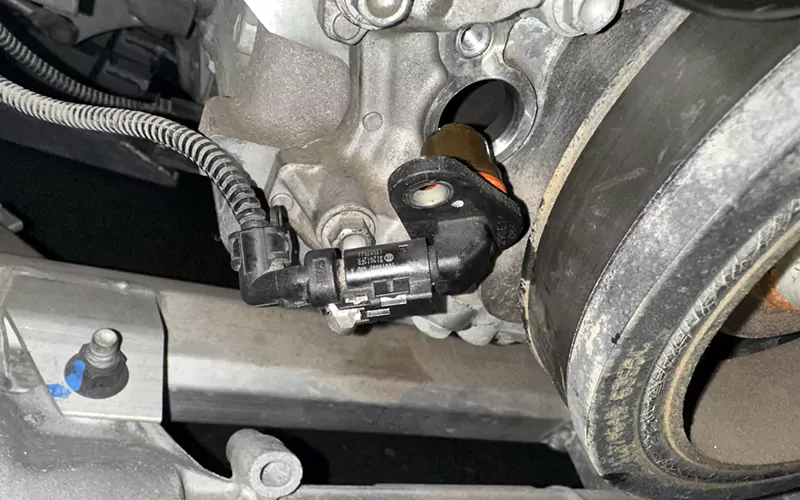

علائم خرابی سنسور دور موتور

علائم و نشانه‌های خرابی دور موتور کاملا واضح و مشخص هستند. در صورتی که این علائم را مشاهده کردید، به تعمیرگاه مراجعه کنید.

• استارت سخت یا روشن‌نشدن: سوییچ می‌چرخد، صدای استارت می‌آید، اما موتور درست روشن نمی‌شود.
• خاموشی ناگهانی در ترافیک یا دور آرام: عقربه دور موتور نوسان پیدا می‌کند، لرزش حس می‌شود و ناگهان موتور خاموش می‌شود.
• ریپ زدن و مکث در شتاب‌گیری: گاز می‌دهید، اما پاسخ کند و ناهماهنگ است.
• افزایش مصرف سوخت و افت شتاب: زمان‌بندی به‌هم می‌ریزد و مصرف بنزین بالا می‌رود.
• چراغ چک روشن می‌شود: در بسیاری خودروها کدهای دیاگ‌ P0335/P0336 به CKP مربوط است.
• نوسان عجیب نشانگر دور موتور: نشانگر دور موتور روی کلاستر با حس شما از موتور هم‌خوان نیست.

نکته: وقتی مشتری می‌گوید «ماشینم صبح‌ها بدجور استارت می‌خورد، ولی بعد از گرم‌ شدن بهتر می‌شود»، اولین چیزهایی که چک می‌کنیم سنسور دور موتور، سوکت و سیم‌کشی آن است. گرما و رطوبت دشمنان خاموش این قطعه‌اند.

دلایل خرابی سنسور دور موتور

• گرمای زیاد: مخصوصا نزدیک اگزوز یا توربو؛ به تراشه هال و عایق‌ها فشار می‌آورد.
• نفوذ روغن، آب یا گردوغبار: نشتی کاسه‌نمد میل‌لنگ و شست‌وشوی پرفشار موتور دو علت همیشگی‌اند.
• ضربه و لرزش / نصب نادرست: اگر محل نصب به‌هم بخورد، سیگنال ناپایدار می‌شود.
• نوسان برق و سیم‌کشی فرسوده: پین‌های لق، ارت نامناسب، نوسان شدید ولتاژ، روکش‌های پوسیده.
• استهلاک طبیعی و قطعه بی‌کیفیت: قطعات تقلبی معمولا همان اوایل نصب اذیت‌تان می‌کنند.

تفاوت سنسور موقعیت میل لنگ با سنسور موقعیت میل سوپاپ

• سنسور موقعیت میل لنگ (CKP): سرعت و موقعیت میل‌لنگ را نشان می‌دهد. زمان جرقه و تزریق سوخت را به ECU منتقل می‌کند. استارت نخوردن و خاموشی ناگهانی علائم خرابی آن هستند.
• سنسور موقعیت میل سوپاپ (CMP): وضعیت میل‌سوپاپ‌ها را نشان می‌دهد. به فازبندی دقیق تنفس موتور کمک می‌کند. خرابی این قطعه بیشتر با ریپ زدن، لرزش و افت توان دیده می‌شود.

روش های عیب یابی سنسور دور موتور

بازدید ظاهری

اطراف سنسور را برای روغن‌ریزی، رطوبت، ترک یا لق بودن چک کنید.

سوکت را باز کنید؛ پین‌ها سبز نشده باشند، لق نباشند، آب داخلشان نمانده باشد.

دسته‌سیم تا اتصال به ورودی اصلی را دنبال کنید تا دچار سایش، پارگی، له‌شدگی نباشند.

اگر خودرو قدیمی‌تر است یا اخیرا تعمیر شده، محل نصب را مطابق دفترچه‌ی سرویس بازبینی کنید.

اسکن با دیاگ (OBD-II)

کدها را بخوانید؛ اگر خانواده‌ P0335/P0336 دیدید، مسیر مشخص‌تر است.

Live Data را هنگام استارت ببینید: اگر RPM (دور موتور) صفر می‌ماند، CKP یا سیم‌کشی آن ایراد دارد.

استفاده از مولتی متر

سنسور القایی: مقاومت سیم‌پیچ را بسنجید (چندصد اهم تا حدود ۱ کیلو‌اهم). بی‌نهایت یا صفر یعنی قطع/اتصال کوتاه.

سنسور هال: وجود ۱۲.۵ ولت مرجع و ارت را چک کنید؛ روی سیم سیگنال، هنگام استارت پالس ۰–۵ ولت ببینید.

اسیلوسکوپ

سنسور القایی: موج سینوسی منظم با دامنه متناسب با دور موتور. نوسان یا افت دامنه، نشان می‌دهد که فاصله هوایی یا سیم‌کشی ایراد دارد.

سنسور هال: موج مربعی تمیز؛ پرش‌ها یا نویز شدید یعنی تغذیه/ارت/خود سنسور را بررسی کنید.

تعویض آزمایشی قطعه

یک سنسور اصلی و سالم را موقت نصب کنید؛ اگر مشکل رفع شد، یعنی سنسور قبلی خراب است.

نکته: قبل از جداسازی سنسور، باتری را از مدار خارج کنید. پیچ‌ها را با گشتاور توصیه‌شده ببندید تا فاصله هوایی به‌هم نخورد.

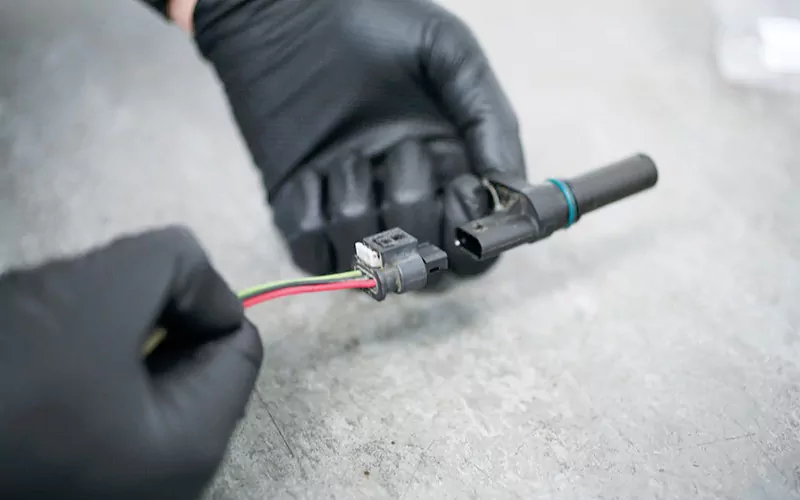

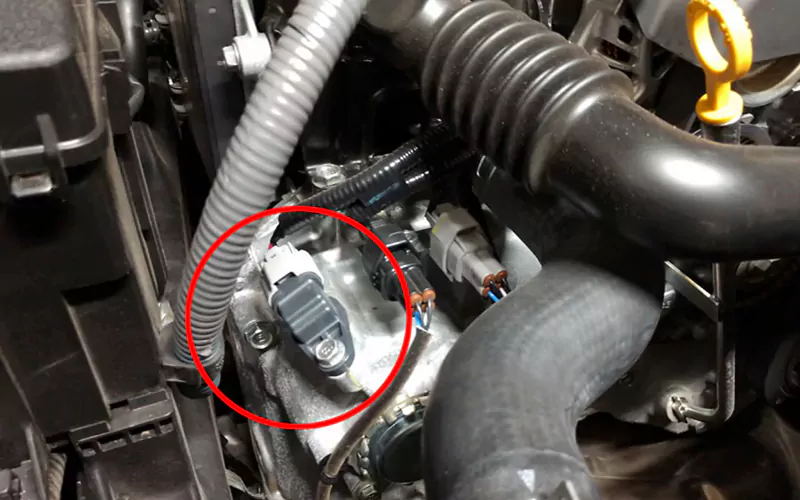

نحوه تعمیر و تعویض سنسور دور موتور

• اتصالات اولویت دارند: بسیاری از خرابی‌ها فقط ناشی از یک سوکت کثیف یا پین لق هستند. تمیزکاری حرفه‌ای با اسپری کانکتور و باد ملایم مشکل را حل می‌کند.
• قطعه‌ی اصلی را بخرید: تفاوت کیفیت در سیگنال CKP خیلی مهم است؛ قطعه بی‌کیفیت یعنی نوسان دور موتور، استارت سخت و دوباره‌کاری.
• نصب اصولی: فاصله هوایی صحیح، مسیر امن برای سیم‌کشی (دور از لبه‌های تیز و قطعات داغ)، بست‌های محکم.
• پس از نصب: کدها را با دستگاه دیاگ پاک کنید، مسیر کوتاهی را رانندگی کنید، رفتار دور آرام و شتاب‌گیری را ببینید، سپس دوباره Live Data را چک کنید.

راهکارهای جلوگیری از خرابی سنسور دور موتور

• شست‌وشوی پرفشار ممنوع: آب پرفشار وارد سوکت‌ها می‌شود و بعد از چند هفته شما می‌مانید و اتصالات اکسیدشده با رنگ سبز و سیگنال ناپایدار. اگر مجبورید موتور را تمیز کنید، با فشار آب ملایم انجام دهید و سپس خشک کنید.
• نشتی‌ها را رفع کنید: نشتی کاسه‌نمد میل‌لنگ یا درزبندی‌ها را عقب نیندازید؛ روغن و ضدیخ، یکی از عوامل خرابی کانکتورها هستند.
• برق سالم، سنسور سالم: باتری ضعیف و دینام خراب، نوسان ولتاژ ایجاد می‌کنند. سالی یک‌بار سلامتشان را چک کنید.
• بازدید دوره‌ای سیم‌کشی: در هر سرویس دوره‌ای، ۳۰ ثانیه وقت صرف نگاه‌کردن به سوکت سنسور دور موتور کنید.
• به اصل بودن اهمیت بدهید: روی بسته‌بندی، هولوگرام، کد اصالت و سازگاری دقیق با مدل موتور وسواس داشته باشید.

مثال هایی از خرابی سنسور دور موتور

• ماشین روشن نمی‌شود، ولی سوخت و جرقه سالم‌اند: در Live Data عدد RPM در استارت «صفر» است. تست جایگزینی CKP مشکل را حل می‌کند.
• خاموشی ناگهانی در دور آرام بعد از کارواش: سوکت CKP خیس شده؛ تمیزکاری و خشک‌کردن کانکتور، این ایراد را برطرف می‌کند.
• لرزش و ریپ زدن، روشن شدن چراغ چک: کدهای CMP هم دیده می‌شوند. اول سوکت‌ها را تمیز و فازبندی CKP/CMP را چک کنید؛ اگر اصلاح نشد، قطعه معیوب را جایگزین کنید.

نتیجه گیری

سنسور دور موتور یا سنسور موقعیت میل لنگ همان نقطه‌ای است که سخت‌افزار و نرم‌افزار موتور به هم می‌رسند. یک سیگنال خوب از CKP یعنی ECU می‌تواند با اطمینان کامل زمان جرقه و تزریق را بچیند، موتور نرم و تمیز کار کند و شما هزینه اضافی برای بنزین، کویل، کاتالیست و هزار قلم دیگر نگذارید.

علائمش خرابی سنسور دور موتور را که شناختید: استارت سخت، خاموشی ناگهانی، ریپ زدن، مصرف بالا، روشن شدن چراغ چک، به‌جای آزمون و خطای پرهزینه، مسیر منطقی عیب‌یابی را دنبال کنید: بازدید ساده – دیاگ – تست برقی – (در صورت نیاز) اسیلوسکوپ/جایگزینی آزمایشی قطعه.

در نهایت، چند عادت کوچک مثل تمیز نگه‌داشتن اطراف سنسور، رفع سریع نشتی‌ها، سلامت سیستم برق و استفاده از قطعه اصل، می‌تواند سال‌ها شما را از دردسرهای ناگهانی و هزینه‌های اضافی و دوباره‌کاری دور نگه دارد.

سوال های متداول

آیا روشن نشدن ماشین نشانه خرابی سنسور دور موتور است؟

نه؛ ولی در بسیاری از خودروها شایع است. برخی مدل‌ها با CKP ایراددار روشن می‌شوند، اما بد کار می‌کنند.

آیا تمیز کردن سنسور کافی است یا باید قطعه را عوض کنم؟

اگر مشکل از آلودگی یا اتصال بد باشد، تمیزکاری کافی است. خرابی کلی معمولا با تعویض حل می‌شود.

آیا بعد از عوض کردن سنسور دور موتور باید ECU را برنامه‌ریزی کنم؟

غالبا نه؛ پاک‌کردن کدها و یک رانندگی کوتاه کافی است.

چطور سنسور تقلبی را تشخیص بدهم؟

بسته‌بندی غیر استاندارد، نبود هولوگرام/کد اصالت، چاپ بی‌کیفیت، قیمت غیرعادی پایین و وزن/کیفیت ساخت مشکوک از علائم قطعه بی‌کیفیت و تقلبی است. بنابراین از فروشنده معتبر بخرید.

نویسنده: میلاد قزللو
