علائم خرابی کویل ماشین؛ روش تشخیص و پیشگیری
کویل ماشین یکی از قطعات اصلی سیستم جرقه‌زنی خودروهای بنزینی است که وظیفه دارد ولتاژ پایین باتری را به ولتاژ بسیار بالایی تبدیل کند تا شمع‌ها بتوانند جرقه لازم برای احتراق مخلوط هوا و سوخت را ایجاد کنند. اگر کویل نتواند ولتاژ کافی تولید کند یا جرقه را در زمان مناسب به شمع برساند، احتراق موتور با اختلال مواجه می‌شود و مشکلاتی مانند ریپ زدن ماشین، لرزش، افت شتاب، افزایش مصرف سوخت و حتی روشن‌نشدن خودرو به وجود می‌آید.
خرابی کویل ماشین ممکن است به‌صورت ناگهانی اتفاق بیفتد یا به‌تدریج پیشرفت کند. گاهی نیز کویل در حالت سرد، عملکرد طبیعی دارد، اما پس از گرم‌شدن موتور دچار اختلال می‌شود. به همین دلیل، شناخت علائم خرابی کوئل ماشین و آشنایی با روش‌های صحیح عیب‌یابی اهمیت زیادی دارد.
کویل ماشین چیست و چگونه کار می‌کند؟
کوئل جرقه‌زنی در اصل یک ترانسفورماتور مخصوص سیستم احتراق است که از دو سیم‌پیچ اولیه و ثانویه تشکیل می‌شود. با عبور جریان از سیم‌پیچ اولیه و قطع کنترل‌شده آن توسط سیستم جرقه‌زنی، میدان مغناطیسی تغییر می‌کند و ولتاژ بالایی در سیم‌پیچ ثانویه به وجود می‌آید. این ولتاژ برای ایجاد جرقه بین الکترودهای شمع استفاده می‌شود.
مقدار ولتاژ موردنیاز به شرایط موتور، فشار داخل سیلندر، فاصله الکترودهای شمع و وضعیت سیستم جرقه‌زنی بستگی دارد. بنابراین، صرف تولید ولتاژ بالا به معنی سالم‌بودن کامل و عدم خرابی کویل ماشین نیست و کوئل خودرو باید بتواند در شرایط واقعی کار موتور نیز انرژی کافی برای ایجاد جرقه مطمئن فراهم کند.

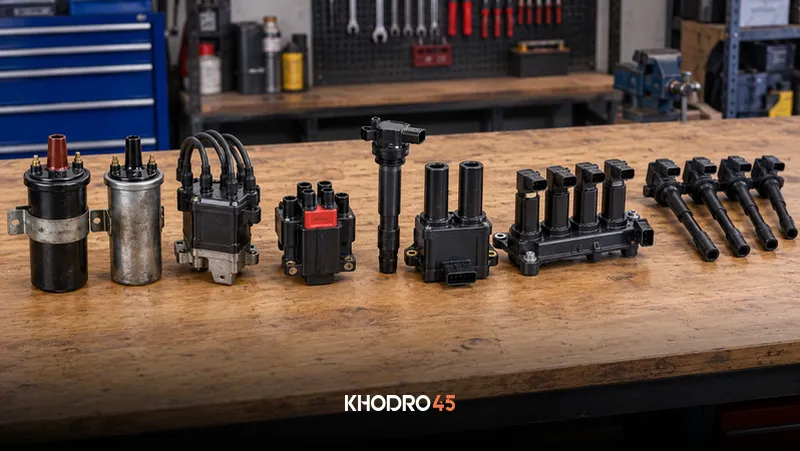

انواع کوئل ماشین و تفاوت خرابی آنها
کویل‌ها از نظر ساختار و نحوه توزیع جرقه به چند گروه اصلی تقسیم می‌شوند. شناخت نوع کوئل اهمیت دارد، زیرا روش عیب‌یابی و علائم خرابی کویل خودرو در هر سیستم می‌تواند متفاوت باشد.
کویل تکی با دلکو
در خودروهای قدیمی‌تر، معمولاً یک کویل وظیفه تولید ولتاژ بالا برای تمام سیلندرها را بر عهده دارد. ولتاژ تولیدشده از طریق دلکو و وایرهای شمع بین سیلندرها توزیع می‌شود. در این سیستم، خرابی کوئل می‌تواند باعث اختلال در جرقه‌زنی تمام سیلندرها شود. به همین دلیل، ممکن است موتور بد کار کند، به‌سختی روشن شود یا اصلاً روشن نشود. البته خرابی دلکو، پلاتین، خازن، درپوش دلکو و وایرها نیز می‌تواند علائم مشابهی ایجاد کند.
کویل تکی در سیستم جرقه‌زنی بدون دلکو
در برخی خودروها یک کویل یا مجموعه کوئل برای چند سیلندر استفاده می‌شود. این سیستم‌ها ممکن است از کویل‌های دوبل یا آرایش‌های مشابه استفاده کنند و توزیع جرقه بدون دلکو انجام شود.
در بعضی از این سیستم‌ها، هر کویل به دو سیلندر مرتبط است و جرقه در هر دو سیلندر ایجاد می‌شود؛ یکی از جرقه‌ها در مرحله احتراق و دیگری در مرحله تخلیه است. این آرایش به سیستم جرقه‌زنی با جرقه هدررفته معروف است. اگر یکی از سیم‌پیچ‌های دوبل خراب شود، ممکن است دو سیلندر مرتبط دچار اختلال شوند. البته این الگو به طراحی سیستم بستگی دارد و در همه خودروها یکسان نیست.
کوئل دوبل یا چندخروجی
کویل‌های دوبل معمولاً دو خروجی ولتاژ بالا دارند و برای جرقه‌زنی در دو سیلندر طراحی شده‌اند. در برخی مجموعه‌ها نیز چند کویل در یک محفظه قرار گرفته‌اند و هر کدام وظیفه جرقه‌زنی یک جفت سیلندر را بر عهده دارند. از نشانه‌های احتمالی خرابی کوئل ماشین از نوع دوبل می‌توان به ریپ زدن موتور، افت شتاب، بد کارکردن دو سیلندر مرتبط و افزایش مصرف سوخت اشاره کرد. در عیب‌یابی این سیستم باید ارتباط سیلندرها با خروجی‌های کویل و ترتیب جرقه‌زنی در نظر گرفته شود. خرابی یک خروجی، سیم‌پیچ یا مدار کنترل ممکن است تنها بخشی از موتور را تحت‌تأثیر قرار دهد.
کویل مجزا برای هر سیلندر
در سیستم کوئل روی شمع یا COP، هر سیلندر کویل مخصوص خود را دارد که معمولاً مستقیماً روی شمع نصب می‌شود. در این ساختار، وایر ولتاژ بالای جداگانه حذف شده و مسیر انتقال ولتاژ کوتاه‌تر است. خرابی یک کوئل در این سیستم معمولاً باعث بد کارکردن همان سیلندر می‌شود. برای مثال، ممکن است موتور در دور آرام بلرزد، هنگام شتاب‌گیری ریپ بزند یا چراغ چک روشن شود؛ درحالی‌که سایر سیلندرها همچنان کار می‌کنند. یکی از مزیت‌های این ساختار، امکان مقایسه عملکرد سیلندرها و در برخی خودروها جابه‌جایی آزمایشی کویل‌ها برای تشخیص قطعه معیوب است. البته نوع دیگری از این نوع سیستم نیز وجود دارد که در عین اینکه هر سیلندر از یک کوئل استفاده می‌کند، اما دستور جرقه برای هر دو سیلندر موازی هم صادر می‌شود و عملکردی شبیه به حالت کویل دوبل یا چند خروجی دارد.
کوئل‌های دارای ماژول الکترونیکی
برخی کویل‌ها به مدار الکترونیکی کنترل یا تقویت‌کننده داخلی مجهز هستند. در این مدل‌ها، علاوه بر سیم‌پیچ‌ها، مدار الکترونیکی نیز می‌تواند دچار خرابی شود. خرابی این مدار ممکن است باعث قطع‌شدن جرقه، عملکرد نامنظم موتور یا ازکارافتادن کامل کویل شود. در این شرایط، بررسی صرف مقاومت سیم‌پیچ‌ها برای تشخیص سلامت کوئل کافی نیست و ممکن است به دستگاه عیب‌یاب، اسیلوسکوپ یا تجهیزات تخصصی آزمایش جرقه نیاز باشد.
علائم خرابی کویل ماشین
خرابی کویل ماشین همیشه به یک شکل ظاهر نمی‌شود. برخی نشانه‌ها واضح هستند، اما بعضی از آنها با خرابی قطعات دیگر سیستم موتور شباهت دارند.
ریپ زدن موتور
یکی از شایع‌ترین علائم خرابی کوئل ماشین، ریپ زدن موتور خودرو است. زمانی که کویل نتواند انرژی کافی برای جرقه‌زنی فراهم کند، احتراق در یک یا چند سیلندر ناقص می‌شود. این مشکل ممکن است هنگام شتاب‌گیری، حرکت در سربالایی، فشارآوردن به موتور یا حتی در دور آرام احساس شود. در بعضی موارد، خودرو در دور پایین طبیعی کار می‌کند، اما با افزایش بار موتور دچار ریپ‌زدن می‌شود. البته ریپ‌زدن به‌تنهایی نشانه قطعی خرابی کویل نیست و مشکلات شمع، وایر، سوخت‌رسانی و انژکتور نیز باید بررسی شوند.
لرزش موتور در حالت درجا
اگر یکی از سیلندرها به دلیل ضعف جرقه‌زنی درست کار نکند، تعادل نیروی تولیدشده در موتور به هم می‌خورد. نتیجه این وضعیت می‌تواند لرزش محسوس موتور در دور آرام باشد. در خودروهای دارای کوئل مجزا برای هر سیلندر، خرابی یک کویل ممکن است باعث لرزش موتور شود، درحالی‌که موتور همچنان روشن می‌ماند.
افت شتاب و کاهش قدرت موتور
وقتی جرقه به‌درستی شکل نگیرد، بخشی از مخلوط هوا و سوخت به طور کامل نمی‌سوزد. این موضوع توان تولیدی موتور را کاهش می‌دهد. در نتیجه، خودرو ممکن است هنگام سبقت‌گیری، شتاب‌گیری ناگهانی یا حرکت در سربالایی ضعیف‌تر از حالت عادی عمل کند. در صورت شدید بودن اختلال، راننده ممکن است احساس کند موتور زیر بار کم می‌آورد.
افزایش مصرف سوخت
احتراق ناقص می‌تواند بازده موتور را کاهش دهد. در برخی شرایط، سیستم مدیریت موتور نیز برای جبران اختلال، مقدار پاشش سوخت را تغییر می‌دهد. در نتیجه، مصرف سوخت ممکن است افزایش پیدا کند. البته افزایش مصرف سوخت دلایل متعددی دارد و باید در کنار سایر علائم و داده‌های عیب‌یابی بررسی شود.
سخت روشن‌شدن خودرو
اگر کویل نتواند جرقه کافی تولید کند، روشن‌شدن موتور ممکن است دشوار شود. این وضعیت گاهی در هوای سرد یا پس از گرم‌شدن موتور بیشتر دیده می‌شود. در صورت خرابی شدید کوئل اصلی در سیستم‌های قدیمی، ممکن است جرقه به تمام سیلندرها نرسد و موتور روشن نشود. در سیستم‌های چندکویله نیز بسته به طراحی موتور، خرابی یک کویل ممکن است فقط باعث اختلال در برخی سیلندرها شود.
خاموش‌شدن ناگهانی موتور
گاهی کوئل در اثر افزایش دما یا خرابی داخلی، به طور موقت عملکرد خود را از دست می‌دهد. در این حالت ممکن است موتور پس از مدتی کارکردن خاموش شود و پس از سردشدن دوباره روشن شود. این علامت می‌تواند به خرابی کویل خودرو، ماژول جرقه‌زنی، سنسور موقعیت میل‌لنگ، اتصالات برق یا سایر قطعات الکترونیکی مربوط باشد. بنابراین، برای تشخیص دقیق باید شرایط وقوع عیب ثبت و بررسی شود.
روشن‌شدن چراغ چک
در خودروهای مجهز به سامانه عیب‌یابی الکترونیکی، احتراق ناقص ممکن است باعث ثبت کد خطا و روشن‌شدن چراغ چک شود. بااین‌حال، ثبت خطای احتراق ناقص به معنی خرابی قطعی کوئل خودرو نیست. شمع، انژکتور، نشتی هوا، افت فشار سوخت یا مشکلات مکانیکی موتور نیز ممکن است چنین خطایی ایجاد کنند.
بوی بنزین خام از اگزوز
وقتی سوخت وارد سیلندر می‌شود اما به‌درستی نمی‌سوزد، ممکن است بوی بنزین خام از اگزوز احساس شود. این موضوع می‌تواند ناشی از خرابی کوئل خودرو یا سایر مشکلات احتراق و سوخت‌رسانی باشد. وجود بوی شدید بنزین، به‌خصوص همراه با ریپ‌زدن یا چراغ چک چشمک‌زن، نباید نادیده گرفته شود؛ زیرا هم احتمال آسیب به کاتالیزور وجود دارد و هم نشتی واقعی سوخت باید از نظر ایمنی بررسی شود.
افزایش آلایندگی و ردشدن در آزمون معاینه فنی
احتراق ناقص باعث افزایش برخی آلاینده‌ها و کاهش کیفیت عملکرد موتور می‌شود. در نتیجه، ممکن است خودرو در آزمون آلایندگی عملکرد نامناسبی داشته باشد. بااین‌حال، مقدار آلایندگی به وضعیت کاتالیزور، سنسورهای اکسیژن، تنظیم سوخت و سایر عوامل نیز بستگی دارد.
بدتر شدن عملکرد کویل پس از گرم‌شدن
در برخی موارد، کویل در حالت سرد درست کار می‌کند، اما با افزایش دمای موتور دچار اختلال می‌شود. علت ممکن است ترک داخلی، ضعف عایق سیم‌پیچ، اتصال الکتریکی معیوب یا خرابی مدار الکترونیکی باشد. این مشکل معمولاً با ریپ‌زدن پس از چند دقیقه رانندگی، خاموش‌شدن موتور در حالت گرم یا دشواری روشن‌شدن مجدد همراه است.
دلایل خرابی کوئل ماشین
کویل قطعه‌ای نسبتاً بادوام است، اما قرارگرفتن در معرض حرارت، لرزش، ولتاژهای نامناسب و فشار الکتریکی می‌تواند عمر آن را کاهش دهد.
فرسودگی طبیعی سیم‌پیچ‌ها و عایق داخلی
کویل در طول عمر خودرو بارها در معرض تغییرات میدان مغناطیسی و تنش‌های الکتریکی قرار می‌گیرد. با گذشت زمان، عایق سیم‌پیچ‌ها ممکن است ضعیف شود و در شرایط خاص، اتصال داخلی یا نشت ولتاژ اتفاق بیفتد. این نوع خرابی کویل ماشین ممکن است به‌تدریج ایجاد شود یا تنها در دمای بالا و هنگام افزایش بار موتور خودش را نشان دهد.
خرابی شمع‌ها
شمع معیوب یکی از عواملی است که می‌تواند فشار کاری سیستم جرقه‌زنی را افزایش دهد. برای مثال، افزایش بیش از حد فاصله الکترودها، فرسودگی شمع یا استفاده از شمع نامناسب می‌تواند به ولتاژ بیشتری برای ایجاد جرقه نیاز داشته باشد.
در چنین شرایطی، کوئل باید برای ایجاد جرقه فشار الکتریکی بیشتری را تحمل کند. این وضعیت می‌تواند احتمال خرابی عایق داخلی یا نشت ولتاژ را افزایش دهد. به همین دلیل، تعویض کویل بدون بررسی شمع‌ها ممکن است باعث شود کویل جدید نیز در مدت کوتاهی دچار مشکل شود.
استفاده از شمع نامناسب
شمع باید از نظر نوع، محدوده حرارتی، طول رزوه، فاصله الکترودها و مشخصات الکتریکی با موتور سازگار باشد. استفاده از شمع نامناسب ممکن است به عملکرد نادرست احتراق، افزایش فشار کاری کوئل یا حتی آسیب مکانیکی به موتور منجر شود. بنابراین، انتخاب شمع باید بر اساس مشخصات توصیه‌شده سازنده خودرو انجام شود.
حرارت بیش از حد موتور
کویل در محیطی کار می‌کند که ممکن است دمای بالایی داشته باشد. گرمای شدید محفظه موتور یا افزایش غیرعادی دمای موتور می‌تواند عمر عایق‌ها و مدارهای الکترونیکی را کاهش دهد. در کویل‌های روی شمع، قرارگرفتن مستقیم در چاهک شمع و نزدیکی به سرسیلندر نیز شرایط حرارتی خاصی ایجاد می‌کند. اگر کوئل به طور مکرر در اثر گرما خراب می‌شود، باید علاوه بر خود قطعه، وضعیت سیستم خنک‌کاری، محل نصب، کیفیت کویل و شرایط کاری موتور بررسی شود.
نفوذ روغن یا آب به محل نصب کویل
نشت روغن از درپوش سوپاپ می‌تواند باعث تجمع روغن در چاهک شمع شود. وجود روغن در این ناحیه ممکن است به لاستیک عایق، بوت کوئل و اتصالات آسیب بزند یا عیب‌یابی را دشوار کند. نفوذ آب نیز، به‌ویژه پس از شست‌وشوی موتور یا در صورت خرابی آب‌بندی‌ها، می‌تواند احتمال نشت ولتاژ و اختلال در جرقه‌زنی را افزایش دهد. نکته مهم این است که وجود روغن در جای شمع لزوماً به معنی سوختن فوری کویل نیست؛ اما باید علت نشتی برطرف شود و وضعیت کویل و شمع‌ها بررسی شود.
خرابی وایر شمع و نشت ولتاژ
در خودروهایی که از وایر استفاده می‌کنند، فرسودگی عایق، ترک‌خوردگی یا مقاومت نامناسب وایر می‌تواند باعث نشت ولتاژ یا اختلال در انتقال جرقه شود. در این وضعیت ممکن است علائم خرابی کوئل دیده شود، درحالی‌که ایراد اصلی از وایر یا اتصالات آن است. همچنین، وجود مسیر نامناسب برای تخلیه ولتاژ می‌تواند فشار الکتریکی سیستم را افزایش دهد.
ایراد در برق‌رسانی و اتصالات
شل بودن سوکت، خوردگی پایه‌ها، اتصال بدنه نامناسب، قطعی سیم یا مشکل در تغذیه برق کویل می‌تواند عملکرد آن را مختل کند. در خودروهای جدید، خرابی مدار کنترل کویل یا سیم‌کشی بین کوئل و ECU نیز ممکن است باعث ثبت خطا و ازکارافتادن جرقه‌زنی شود. در چنین شرایطی، تعویض کویل بدون بررسی مدار تغذیه و فرمان می‌تواند هزینه اضافی ایجاد کند.
نصب اشتباه یا استفاده از کویل بی‌کیفیت
استفاده از کوئل غیراستاندارد، قطعه نامتناسب با موتور یا نصب نادرست آن می‌تواند باعث اختلال در جرقه‌زنی شود. در زمان نصب باید از سلامت سوکت‌ها، وضعیت بوت عایق، اتصال صحیح قطعه و رعایت دستورالعمل سازنده اطمینان حاصل کرد. اعمال فشار بیش از حد، آسیب‌زدن به سوکت یا نصب نادرست قطعه می‌تواند مشکل‌ساز شود.
خرابی مدار کنترل جرقه‌زنی
در سیستم‌های جدید، ECU یا درایور اختصاصی کویل، زمان و نحوه عبور جریان اولیه را کنترل می‌کند. اگر مدار کنترل، سیم‌کشی یا تغذیه دچار مشکل باشد، کوئل ممکن است جرقه تولید نکند یا جریان غیرعادی از آن عبور کند. این حالت اهمیت ویژه‌ای دارد. زیرا اگر علت اصلی خرابی کویل ماشین در مدار کنترل باشد، کویل جایگزین نیز ممکن است دوباره آسیب ببیند.
تغییرات غیراصولی در سیستم جرقه‌زنی
استفاده از کویل نامتناسب با سیستم، تغییرات غیراصولی در سیم‌کشی یا نصب قطعات جانبی ناسازگار ممکن است شرایط کاری کوئل را تغییر دهد. در خودروهای تیون‌شده نیز انتخاب کویل، شمع و فاصله الکترودها باید با نوع موتور، فشار بوست، سوخت و تنظیمات ECU هماهنگ باشد. صرفاً نصب کوئل قوی‌تر همیشه باعث افزایش توان موتور نمی‌شود.
آیا کویل خودرو قابل تعمیر است؟
پاسخ به نوع خرابی و ساختار کویل بستگی دارد. کوئل‌های معمولی و کویل‌های یکپارچه جدید اغلب به‌صورت مجموعه کامل تعویض می‌شوند، زیرا سیم‌پیچ‌ها و عایق‌بندی داخلی آنها به‌راحتی قابل دسترسی و تعمیر مطمئن نیستند. بااین‌حال، هر ایرادی که به کویل نسبت داده می‌شود لزوما به معنی خرابی داخلی آن نیست.
برای مثال، ممکن است مشکل از موارد زیر باشد:
- سوکت شل یا کثیف
- قطعی سیم تغذیه یا سیم فرمان
- خوردگی پایه‌های اتصال
- خرابی بوت یا لاستیک عایق قابل تعویض
- نشتی روغن یا آب در محل نصب
- خرابی شمع یا وایر
در چنین مواردی، برطرف‌کردن علت اصلی می‌تواند عملکرد سیستم را به حالت طبیعی برگرداند، بدون آنکه نیاز به تعویض کوئل باشد. در مقابل، اگر سیم‌پیچ داخلی، عایق اصلی یا مدار الکترونیکی کویل آسیب دیده باشد، معمولاً تعویض قطعه با نمونه مناسب و باکیفیت مطمئن‌تر است. تعمیر داخلی کوئل‌های رزین‌ریزی‌شده یا یکپارچه نیز ممکن است از نظر هزینه، دوام و ایمنی توجیه نداشته باشد.
روش تشخیص و عیب‌یابی خرابی کویل ماشین
تشخیص دقیق خرابی کوئل خودرو باید بر اساس علائم، کدهای خطا، وضعیت شمع‌ها و آزمایش‌های الکتریکی انجام شود. اتکا به یک نشانه یا یک آزمایش ساده ممکن است باعث تشخیص اشتباه شود.
مرحله اول: بررسی علائم و شرایط وقوع عیب
ابتدا مشخص می‌کنیم مشکل چه زمانی اتفاق می‌افتد. این اطلاعات مسیر عیب‌یابی را محدود می‌کنند و کمک می‌کنند شرایطی که خرابی کوئل ماشین در آن رخ می‌دهد بازسازی شود.
- آیا موتور در حالت سرد بد کار می‌کند یا پس از گرم‌شدن؟
- آیا ریپ‌زدن فقط هنگام شتاب‌گیری اتفاق می‌افتد؟
- آیا لرزش موتور دائمی است یا گاهی رخ می‌دهد؟
- آیا چراغ چک روشن شده است؟
- آیا مشکل پس از تعویض شمع، شست‌وشوی موتور یا تعمیرات اخیر شروع شده است؟
مرحله دوم: بررسی ظاهری کویل و اتصالات
پس از خاموش کردن موتور و رعایت نکات ایمنی، وضعیت ظاهری کوئل، سوکت‌ها، سیم‌کشی و محل نصب بررسی می‌شود. وجود ترک، آثار سوختگی، ذوب‌شدگی، خوردگی پایه‌ها، روغن یا آب در محل نصب می‌تواند سرنخ مهمی باشد. در خودروهای دارای وایر نیز وضعیت عایق وایرها، محل اتصال به کوئل و شمع و نشانه‌های نشت ولتاژ را باید بررسی کرد.
مرحله سوم: خواندن کدهای خطا
با دستگاه دیاگ، کدهای خطا و در صورت امکان شمارنده احتراق ناقص هر سیلندر را بررسی می‌کنیم. اگر خطای احتراق ناقص در یک سیلندر ثبت شده باشد، باید کویل، شمع، انژکتور و وضعیت مکانیکی همان سیلندر بررسی می‌شود. اگر خطا مربوط به مدار اولیه یا ثانویه کویل باشد، سیم‌کشی و مدار کنترل نیز باید در اولویت قرار بگیرند. کد خطا مسیر بررسی را مشخص می‌کند، اما به‌تنهایی سلامت یا خرابی قطعه را قطعی نمی‌کند.
مرحله چهارم: بررسی سیگنال و شکل موج جرقه
در تعمیرگاه‌های مجهز می‌توان از اسیلوسکوپ و تجهیزات آزمایش سیستم جرقه‌زنی برای بررسی سیگنال فرمان، جریان اولیه و عملکرد مدار ثانویه استفاده کرد. این روش به‌خصوص برای تشخیص خرابی‌های متناوب، اختلال پس از گرم‌شدن و مشکلاتی که با مولتی‌متر مشخص نمی‌شوند، مفید است. بررسی سیگنال فرمان همچنین کمک می‌کند خرابی کویل ماشین از ایراد در ECU، سیم‌کشی یا مدار تغذیه تفکیک شود.
مرحله پنجم: بررسی شمع‌ها
شمع‌ها را از نظر فرسودگی الکترودها، فاصله دهانه، رسوبات، شکستگی چینی و آثار نشت ولتاژ بررسی می‌کنیم. شمعی که بیش از حد فرسوده شده یا مشخصات آن با موتور سازگار نیست، ممکن است باعث بروز احتراق ناقص و فشار بیشتر بر سیستم جرقه‌زنی شود. اگر روی شمع آثار روغن یا رسوبات غیرعادی وجود دارد، باید علت آن نیز مشخص شود؛ زیرا ممکن است مشکل از موتور یا سیستم سوخت‌رسانی باشد.
مرحله ششم: جابه‌جایی آزمایشی کوئل‌ها
در خودروهای دارای کویل مجزا برای هر سیلندر، اگر طراحی و دستورالعمل سازنده اجازه دهد، می‌توان کویل سیلندر مشکوک را با کوئل سیلندر سالم جابه‌جا کرد. سپس باید بررسی کرد که آیا خطای احتراق ناقص به سیلندر جدید منتقل می‌شود یا خیر. برای مثال، اگر ابتدا خطای سیلندر شماره یک ثبت شده باشد و پس از جابه‌جایی کویل‌ها خطا به سیلندر شماره سه منتقل شود، احتمال خرابی کویل جابه‌جاشده افزایش می‌یابد. اما اگر خطا همچنان در سیلندر شماره یک باقی بماند، باید شمع، انژکتور، سیم‌کشی و وضعیت مکانیکی آن سیلندر را بررسی کرد. این روش برای همه انواع کوئل مناسب نیست؛ در کویل‌های دوبل یا مجموعه‌های یکپارچه ممکن است امکان جابه‌جایی مستقل وجود نداشته باشد.
در این مرحله باید توجه کرد که خروجی کویل دارای ولتاژ بسیار بالا است. جداکردن وایر یا کوئل در زمان روشن بودن موتور، لمس اتصالات ولتاژ بالا یا ایجاد جرقه با روش‌های غیراصولی، خطرناک است و می‌تواند به فرد، ECU یا سایر قطعات الکترونیکی آسیب بزند. آزمایش جرقه باید با ابزار مناسب و مطابق دستورالعمل سازنده انجام شود.
مرحله هفتم: اندازه‌گیری مقاومت کویل
در برخی کویل‌ها می‌توان مقاومت سیم‌پیچ اولیه و ثانویه را با مولتی‌متر اندازه‌گیری کرد. نتیجه باید با مقادیر مشخص‌شده در راهنمای تعمیراتی همان خودرو مقایسه شود. مقاومت غیرعادی می‌تواند نشانه قطعی، اتصال داخلی یا خرابی سیم‌پیچ باشد؛ اما طبیعی بودن مقاومت به معنی سالم‌بودن قطعی کوئل نیست. بعضی از کویل‌ها دارای مدارهای الکترونیکی داخلی هستند و اندازه‌گیری مقاومت در آنها ممکن است نتیجه قابل اتکایی نداشته باشد. در چنین مواردی، باید از روش آزمایش مخصوص همان مدل استفاده کنیم.
چگونه از خرابی کوئل خودرو جلوگیری کنیم؟
کویل قطعه‌ای نیست که برای سالم ماندن به سرویس دوره‌ای پیچیده نیاز داشته باشد؛ اما رعایت چند نکته می‌تواند احتمال خرابی زودهنگام آن را کاهش دهد.
شمع‌ها را در زمان مناسب تعویض کنیم
شمع فرسوده می‌تواند به افزایش فشار الکتریکی موردنیاز برای جرقه‌زنی منجر شود. به همین دلیل، تعویض شمع‌ها طبق برنامه نگهداری سازنده و استفاده از نمونه مناسب، یکی از مهم‌ترین اقدامات پیشگیرانه است.
از شمع مناسب موتور استفاده کنیم
نوع شمع، محدوده حرارتی و فاصله الکترودها باید با مشخصات موتور هماهنگ باشد. انتخاب شمع صرفاً بر اساس قیمت، ظاهر یا ادعای افزایش قدرت می‌تواند مشکلاتی در عملکرد جرقه‌زنی ایجاد کند.
نشتی روغن و آب را برطرف کنیم
اگر روغن در چاهک شمع یا آب در محل نصب کویل جمع شود، باید علت نفوذ آن را برطرف کنیم. تمیزکردن سطح قطعه بدون رفع نشتی، راهکار دائمی نیست. ضمن اینکه ممکن است این وضعیت به خاطر فرسودگی عایق بوت شمع باشد که باعث نشتی جریان نیز خواهد شد و در ادامه به کوئل و ECU آسیب می‌زند.
از شست‌وشوی غیراصولی موتور خودداری کنیم
پاشش مستقیم آب پرفشار به سوکت‌ها، کویل‌ها و اتصالات الکتریکی ممکن است موجب نفوذ رطوبت شود. در زمان شست‌وشوی موتور باید روش مناسب برای محافظت از اتصالات و خشک‌کردن آنها را رعایت کنیم.
از قطعات باکیفیت و سازگار استفاده کنیم
کویل باید با مشخصات فنی خودرو مطابقت داشته باشد. قطعات بی‌کیفیت یا نامتناسب ممکن است عملکرد ناپایدار داشته باشند یا زودتر خراب شوند.
مشکلات برق خودرو را نادیده نگیریم
اگر اختلال در تغذیه برق، اتصالات یا مدار کنترل وجود داشته باشد، ممکن است کوئل نیز تحت تأثیر قرار بگیرد. بنابراین، بررسی سیستم برق و سیم‌کشی هنگام بروز خطاهای تکرارشونده اهمیت دارد.
به علائم اولیه احتراق ناقص توجه کنیم
ریپ‌زدن خفیف، لرزش غیرعادی یا روشن‌شدن چراغ چک ممکن است اولین نشانه‌های مشکل باشند. ادامه رانندگی طولانی با احتراق ناقص، علاوه بر افزایش مصرف سوخت، می‌تواند به کاتالیزور آسیب وارد کند.
هنگام تعمیرات، کویل را اصولی نصب کنیم
سوکت‌ها و اتصالات باید بدون اعمال فشار نامناسب جا زده شوند. همچنین، در صورت نیاز باید از آب‌بندها، بوت‌ها و مواد روان‌کننده یا عایق مخصوصی استفاده شود که سازنده توصیه کرده است. استفاده خودسرانه از گریس یا مواد نامناسب ممکن است به اتصال یا عایق‌بندی آسیب بزند.
آیا خرابی کویل ماشین باعث آسیب به موتور می‌شود؟
خرابی کوئل ماشین معمولاً به‌صورت مستقیم باعث آسیب مکانیکی به قطعات داخلی موتور نمی‌شود، اما ادامه رانندگی با کویل معیوب می‌تواند پیامدهای مهمی داشته باشد.
مهم‌ترین خطر، ورود سوخت نسوخته به مسیر اگزوز و افزایش دمای کاتالیزور است. در صورت احتراق ناقص شدید، کاتالیزور ممکن است بیش از حد داغ شود و آسیب ببیند.
همچنین، احتراق نامنظم می‌تواند باعث افت توان، افزایش مصرف سوخت و عملکرد نامناسب موتور شود. اگر علت مشکل به ایراد دیگری مانند نشتی سوخت، نقص سیم‌کشی یا اختلال مکانیکی مربوط باشد، نادیده‌گرفتن آن می‌تواند پیامدهای بیشتری به همراه داشته باشد. به همین دلیل، در صورت ریپ‌زدن شدید یا چشمک‌زدن چراغ چک، بهتر است از ادامه رانندگی خودداری شود و خودرو در اولین فرصت بررسی شود.
چه زمانی باید کویل را تعویض کرد؟
کوئل جزو وسایل مصرفی خودرو است و خودروسازان توصیه می‌کنند که در مقدار کیلومتر خاصی آن را تعویض کنیم. برای مثال برخی از خودروسازان، کارکرد ۸۰ هزار تا صدهزار کیلومتر را برای تعویض کویل توصیه می‌کنند و برخی از خودروسازان، کارکرد این قطعه را بیشتر می‌دانند که مستقیماً به کیفیت ساخت آنها مربوط می‌شود.
بااین‌حال اما تعویض کویل زمانی منطقی است که آزمایش‌های مناسب، خرابی خود قطعه را تأیید کنند؛ برای مثال، خطای احتراق ناقص همراه با کوئل به سیلندر دیگری منتقل شود یا آزمایش تخصصی وجود نقص در کویل را نشان دهد.
در مقابل، اگر مشکل از شمع، وایر، سوکت، سیم‌کشی یا مدار کنترل باشد، تعویض کویل به‌تنهایی ایراد را برطرف نمی‌کند. در هنگام تعویض نیز بهتر است علت اصلی خرابی مشخص شود. برای مثال، اگر شمع فرسوده یا نامناسب باعث افزایش فشار کاری سیستم شده باشد، نصب کوئل جدید بدون رسیدگی به شمع‌ها می‌تواند احتمال تکرار مشکل را افزایش دهد. در خودروهای دارای چند کویل مجزا، خراب‌شدن یک کویل الزاماً به معنی نیاز به تعویض همه کوئل‌ها نیست. تصمیم درباره تعویض یک کویل یا چند کویل باید باتوجه‌به وضعیت سایر قطعات، میزان کارکرد، توصیه سازنده و هزینه تعمیر گرفته شود.
تفاوت خرابی کوئل، شمع و وایر شمع؛ چطور عیب را تشخیص دهیم؟
کویل، شمع و وایر، اجزای مرتبط با یک سیستم هستند و خرابی هرکدام می‌تواند باعث ریپ‌زدن، لرزش موتور، افت شتاب و احتراق ناقص شود. به همین دلیل، تشخیص قطعه معیوب صرفاً بر اساس علائم ظاهری امکان‌پذیر نیست.
بااین‌حال، بعضی نشانه‌ها می‌توانند مسیر عیب‌یابی را مشخص‌تر کنند. باید در نظر داشت که علائم جدول زیر احتمالی‌اند و به‌تنهایی خرابی قطعه را اثبات نمی‌کنند و برای تأیید، باید نتایج آزمایش‌ها و مشخصات فنی خودرو بررسی شود.
| نشانه یا روش بررسی | کویل معیوب | شمع معیوب | وایر معیوب |
| ریپ‌زدن زیر بار | شایع | شایع | شایع |
| لرزش در دور آرام | ممکن است | ممکن است | ممکن است |
| بدتر شدن عیب پس از گرم‌شدن | از نشانه‌های احتمالی | ممکن است | ممکن است |
| ترک یا آثار نشت برق | روی بدنه یا بوت کوئل | ترک چینی یا آثار تخلیه | ترک یا سوختگی عایق |
| فرسودگی الکترود | ندارد | از نشانه‌های مهم | ندارد |
| جابه‌جایی آزمایشی | در کویل‌های مجزا مفید است | با جابه‌جایی شمع قابل‌بررسی است | بسته به طراحی سیستم |
| روش تأیید | تست کویل، جابه‌جایی یا بررسی شکل موج | بررسی وضعیت و مشخصات شمع | تست عایق، مقاومت و اتصالات |
تعریف کوئل نیم‌سوز، کویل با خرابی متناوب و کویل سوخته
برای خرابی کوئل خودرو می‌توان سه وضعیت تعیین کرد. یا کاملاً از کار افتاده و سوخته است، گاهی مواقع کار می‌کند و یا کارکرد درستی ندارد.
کویل نیم‌سوز
اصطلاح کویل نیم‌سوز در تعمیرگاه‌ها برای کوئلی به کار می‌رود که هنوز کاملاً از کار نیفتاده، اما در بعضی شرایط نمی‌تواند عملکرد طبیعی خود را حفظ کند. این اصطلاح یک تشخیص فنی دقیق نیست؛ ممکن است مشکل از ضعف عایق، اتصال داخلی، مدار الکترونیکی یا حتی بوت عایق کویل باشد.
کویل دارای خرابی متناوب
موتور ممکن است در دور آرام طبیعی کار کند، اما هنگام شتاب‌گیری، افزایش بار یا بالارفتن دما ریپ بزند. همچنین شاید کوئل پس از سردشدن نیز ممکن است موقتاً به حالت عادی برگردد و دوباره با گرم‌شدن و کارکردن، دوباره خراب شود.
کویل با خرابی شدید یا کامل
ممکن است یک سیلندر از کار بیفتد، خطای مدار کوئل ثبت شود یا در سیستم‌هایی که یک کویل مشترک دارند، موتور روشن نشود.
اشتباهات رایج در تشخیص و رفع خرابی کویل خودرو
بسیاری از هزینه‌های اضافی تعمیر خودرو به این دلیل ایجاد می‌شوند که قطعه‌ای بدون اثبات خرابی تعویض می‌شود یا با تعویض یک قطعه معیوب، به دنبال علت خرابی و رفع آن نمی‌رویم. در مورد کوئل نیز چند اشتباه رایج وجود دارد.
اشتباه اول: تعویض کویل صرفاً به دلیل ثبت خطای احتراق
کدهایی که به احتراق ناقص در سیلندر اشاره دارند، حتماً به خرابی کویل اشاره نمی‌کنند و برای عیب‌یابی باید به دنبال بررسی سلامت دیگر بخش‌های جرقه‌زنی مثل شمع، انژکتور، سیم‌کشی یا افت تراکم نیز برویم.
اشتباه دوم: تعویض همه کوئل‌ها با خراب‌شدن یک عدد
در سیستم کویل مجزا، خرابی یک کویل الزاماً به معنی خرابی سایر کوئل‌ها نیست. اگر سازنده الزام خاصی تعیین نکرده باشد، تصمیم باید بر اساس نتیجه آزمایش، وضعیت قطعات دیگر و هزینه تعمیر گرفته شود.
اشتباه سوم: بررسی‌نکردن شمع هنگام تعویض کویل
شمع فرسوده یا نامناسب می‌تواند شرایط سخت‌تری برای جرقه‌زنی ایجاد کند. اگر علت اصلی رسیدگی نشود، ممکن است مشکل احتراق ناقص ادامه پیدا کند یا کویل جایگزین نیز تحت فشار قرار گیرد.
اشتباه چهارم: نتیجه‌گیری بر اساس تست مقاومت به‌تنهایی
برخی کوئل‌ها با وجود مقاومت ظاهراً طبیعی، در شرایط دمایی یا الکتریکی خاص دچار اختلال می‌شوند. پس چنین روش اندازه‌گیری برای همه مدل‌ها یکسان نیست.
اشتباه پنجم: جداکردن سوکت کویل در زمان روشن بودن موتور
این کار روش ایمن و قابل اتکایی برای تشخیص خرابی نیست و ممکن است خطر برق‌گرفتگی یا آسیب به مدارهای الکترونیکی ایجاد کند. برای بررسی باید از روش و ابزار مناسب آن استفاده شود.
نقش فاصله دهانه شمع در سلامت کویل و شدت جرقه
فاصله بین الکترودهای شمع یا همان گپ، بر ولتاژ موردنیاز برای ایجاد جرقه تأثیر دارد. افزایش فاصله معمولاً به ولتاژ بیشتری نیاز دارد و در شرایط فشار بالای سیلندر، احتمال بروز احتراق ناقص بیشتر می‌شود.
از سوی دیگر، کم‌کردن بیش از حد فاصله شمع نیز راهکار عمومی و بدون عارضه‌ای نیست؛ زیرا مشخصات جرقه و عملکرد احتراق را تغییر می‌دهد. فاصله مناسب باید بر اساس مشخصات موتور، نوع شمع، فشار بوست و توصیه فنی سازنده یا متخصص تنظیم موتور تعیین شود.
جدول عیب‌یابی کوئل ماشین
| وضعیت مشاهده‌شده | اقدام پیشنهادی |
| ریپ‌زدن همراه با خطای یک سیلندر | بررسی شمع، کویل، سوکت و سیم‌کشی همان سیلندر |
| انتقال خطای احتراق ناقص پس از جابه‌جایی کوئل | احتمال بالای خرابی کویل؛ تأیید با آزمایش مناسب |
| باقی‌ماندن خطا روی سیلندر قبلی | بررسی شمع، انژکتور، سیم‌کشی و تراکم |
| ریپ‌زدن فقط در حالت گرم | بررسی کویل و مدار آن در شرایط گرم |
| ریپ‌زدن فقط زیر بوست یا بار زیاد | بررسی شمع، گپ، توان جرقه و فشار سوخت |
| خطای مدار کوئل | بررسی تغذیه، اتصال، سیم فرمان و خود کویل |
| خرابی مجدد کویل پس از تعویض | بررسی شمع، سازگاری قطعه، نشتی روغن و مدار کنترل |
| چراغ چک چشمک‌زن همراه با لرزش شدید | کاهش بار و توقف ایمن؛ جلوگیری از ادامه رانندگی با احتراق ناقص شدید |
جمع‌بندی
کوئل یکی از اجزای مهم سیستم جرقه‌زنی است و خرابی کویل ماشین می‌تواند با نشانه‌هایی مانند ریپ‌زدن، لرزش موتور، افت شتاب، افزایش مصرف سوخت، سخت روشن‌شدن و روشن‌شدن چراغ چک همراه باشد. بااین‌حال، هیچ‌کدام از این علائم به‌تنهایی خرابی کویل را قطعی نمی‌کنند. همین موضوع، پیش از فروش ماشین یا خرید خودرو کارکرده اهمیت زیادی دارد؛ چون مشکلات سیستم جرقه‌زنی می‌توانند روی قیمت خودرو اثر بگذارند.
نوع سیستم جرقه‌زنی، وضعیت شمع‌ها، سلامت سیم‌کشی و شرایط کاری موتور در تشخیص درست نقش دارند. بهترین روش این است که ابتدا علائم و کدهای خطا بررسی شوند، سپس کوئل و اتصالات آن آزمایش شوند و در نهایت، در صورت تأیید خرابی، قطعه مناسب تعویض شود. رعایت برنامه تعویض شمع‌ها، جلوگیری از نفوذ آب و روغن، استفاده از قطعات سازگار و رسیدگی به مشکلات برق خودرو می‌تواند احتمال خرابی زودهنگام کویل را کاهش دهد و از هزینه‌های اضافی جلوگیری کند. همچنین رفع به‌موقع این ایرادها، هنگام فروش خودرو به حفظ قیمت خودرو و جلب اعتماد خریدار کمک می‌کند.
